Definizione sagoma PATTERN DEF 2.3
2
TNC 640 | Manuale utente programmazione di cicli | 4/2014
61

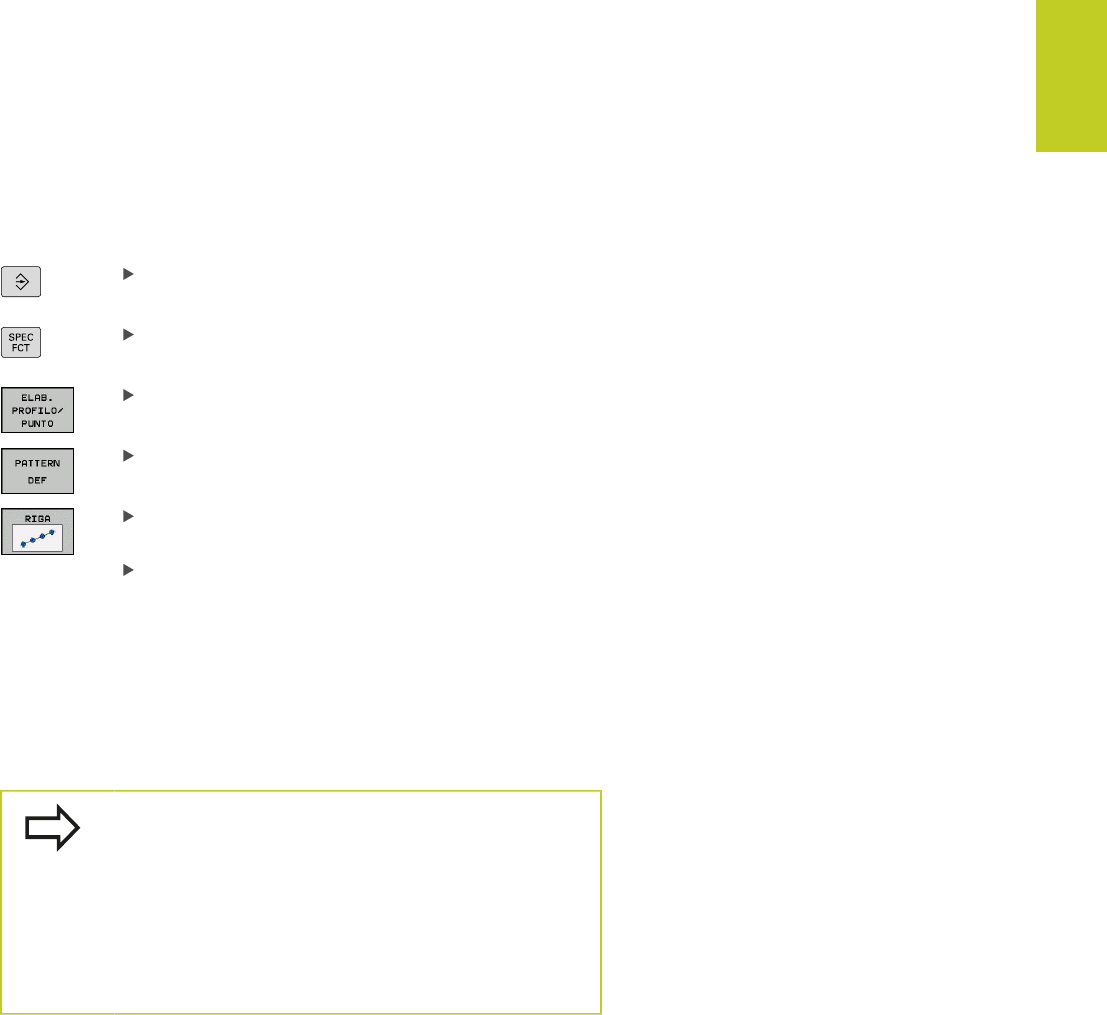

Inserimento di PATTERN DEF
Selezione della modalità operativa
Programmazione
Selezionare le funzioni speciali
Selezionare le funzioni per lavorazioni di profili e di
punti
Aprire il blocco PATTERN DEF
Selezionare la sagoma di lavorazione desiderata,
ad es. riga singola
Inserire le definizioni necessarie, confermare ogni
volta con il tasto ENT
Impiego di PATTERN DEF
Non appena è stata definita una sagoma, essa può essere
richiamata tramite la funzione CYCL CALL PAT"Chiamata di
cicli", Pagina 54. Il TNC eseguirà sulla sagoma definita il ciclo di
lavorazione impostato per ultimo.
Una sagoma di lavorazione rimane attiva fino a
quando si sceglie una nuova sagoma o una tabella
punti mediante la funzione SEL PATTERN.
Tramite la lettura blocchi è possibile selezionare
un punto qualsiasi in cui iniziare la lavorazione o
proseguirla (vedere il manuale utente, capitolo Prova
ed esecuzione del programma)vedere "Accesso a
scelta nel programma (lettura blocchi)".
